(پروژه) پنجره گیوتینی و سقف متحرک | کافه دیدار

مشخصات فنی پروژه

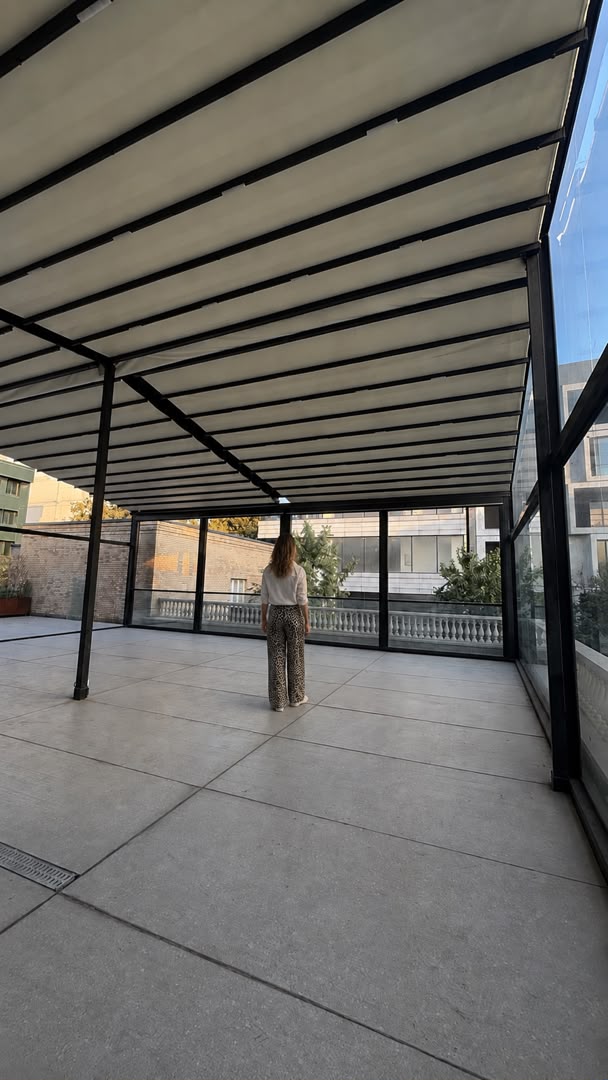

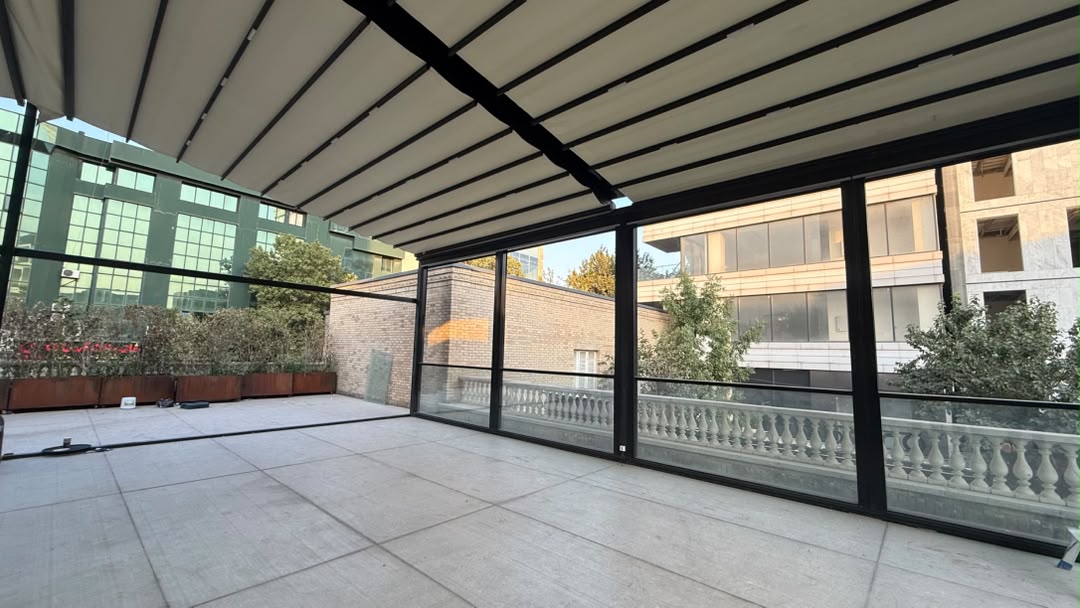

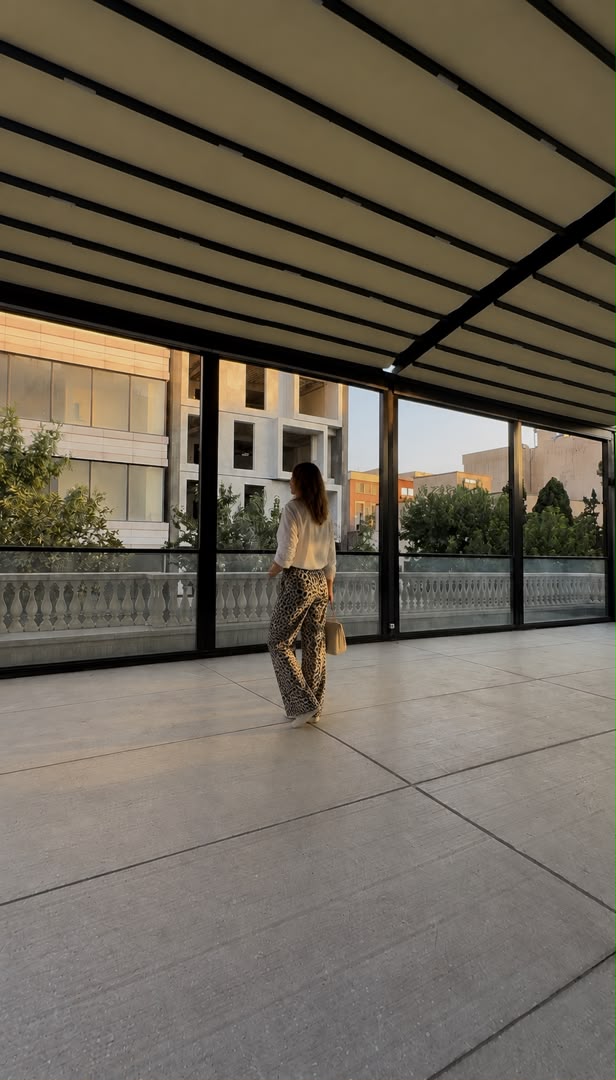

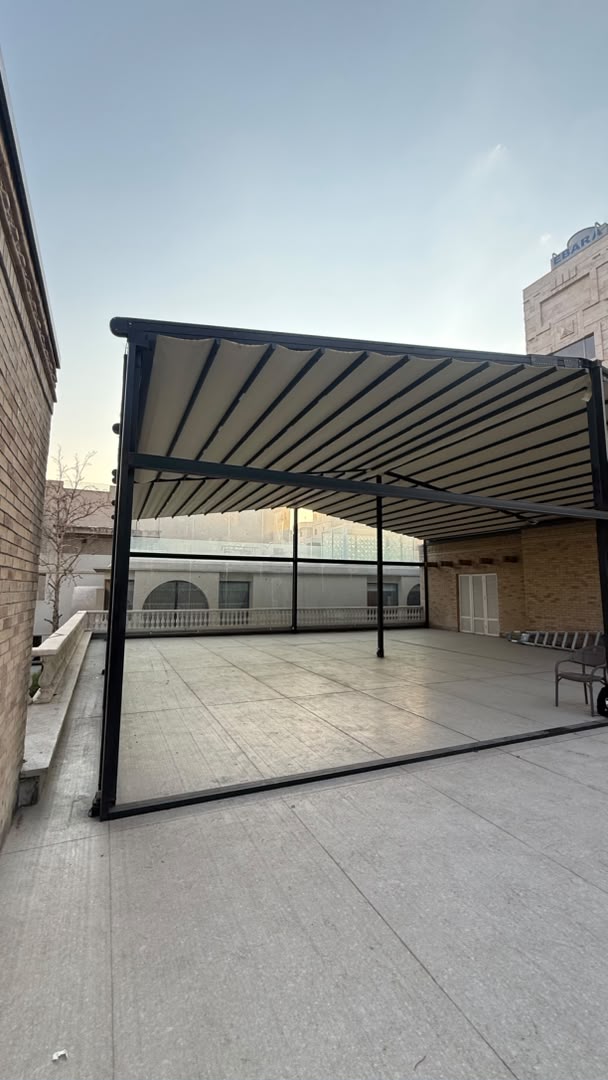

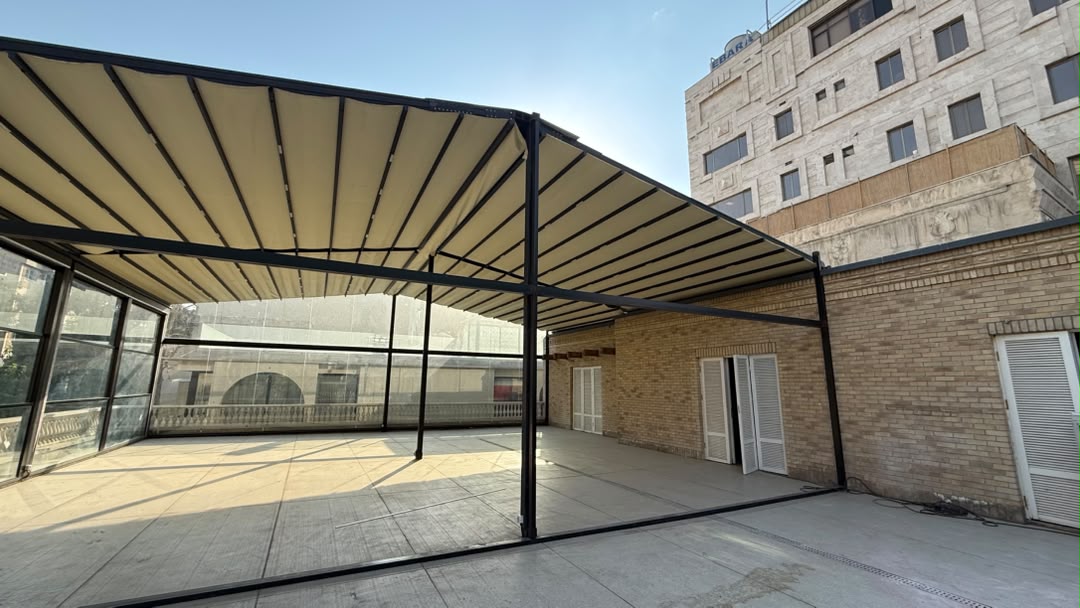

• نوع سازه سقف: سقف متحرک پارچه‌ای (Fabric Retractable Roof) با طراحی هشتی (چهار سیستم روبروی هم).
• ابعاد بازشو: هر بازشو به طول ۹ متر.
• عرض هر سقف: ۵۲۰ سانتیمتر (۵.۲۰ متر).
• موقعیت نصب: طبقه دوم ساختمان کافه دیدار
• زیرسازی و سازه نگهدارنده: به‌دلیل قدمت ساختمان کافه دیدار و مجموعه «آن»، زیرسازی با دقت و محاسبات سازه‌ای ویژه انجام شد تا وزن کلی سقف بسیار کم باقی بماند و بار اضافی به اسکلت و دیوارهای قدیمی وارد نشود. انتخاب پروفیل‌ها و اتصالات سبک و در عین حال مقاوم، از اصول طراحی بود تا دوام و ایمنی حفظ شود.
• پارچه سقف: پارچه کرم رنگ 3D از برند Sioen بلژیک؛ انتخاب این پارچه بر اساس مقاومت در برابر اشعه UV، نفوذناپذیری نسبت به آب، و دوام رنگ و بافت انجام شد.
• پروفیل‌ها و فریم‌ها: پروفیل مشکی با پوشش مقاوم در برابر خوردگی و شرایط جوی. رنگ مشکی به‌عنوان انتخاب طراحی برای هماهنگی با نما و فضای داخلی کافه به کار رفت.
• شیشه‌های پشت‌بام (راهرو بین دو ساختمان): شیشه ثابت سکوریت سوپرکلیر ۱۰ میلی‌متر برای ایجاد جداره شفاف و ایمن در مسیر پشت‌بام.

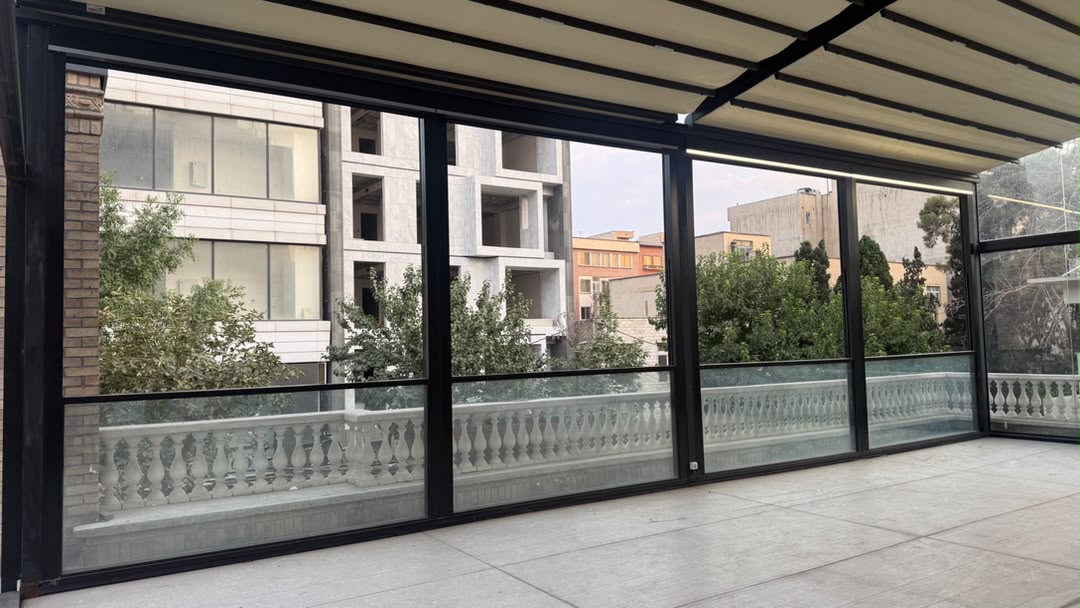

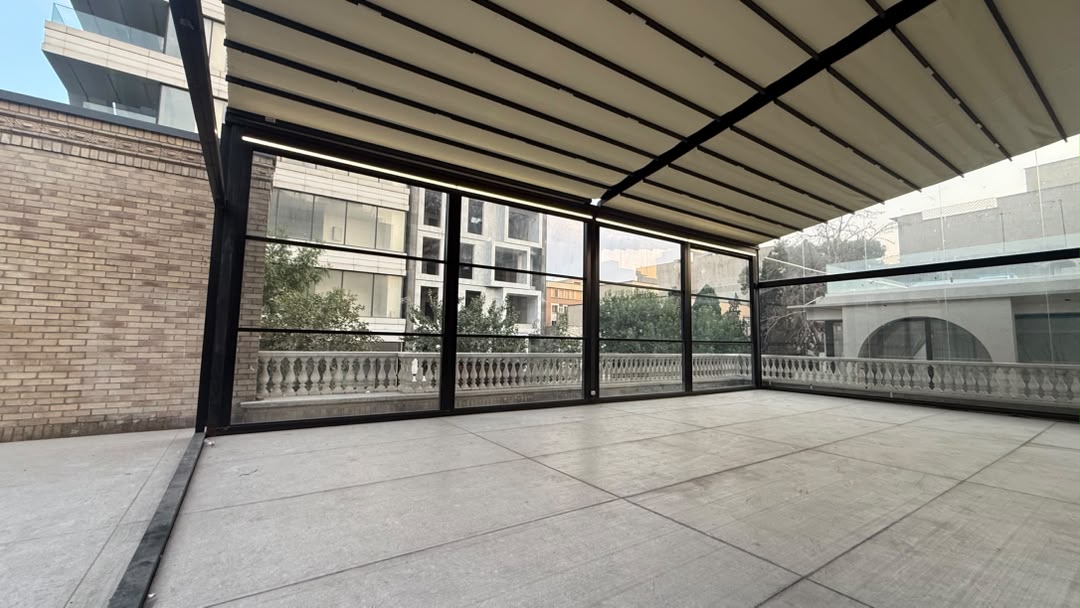

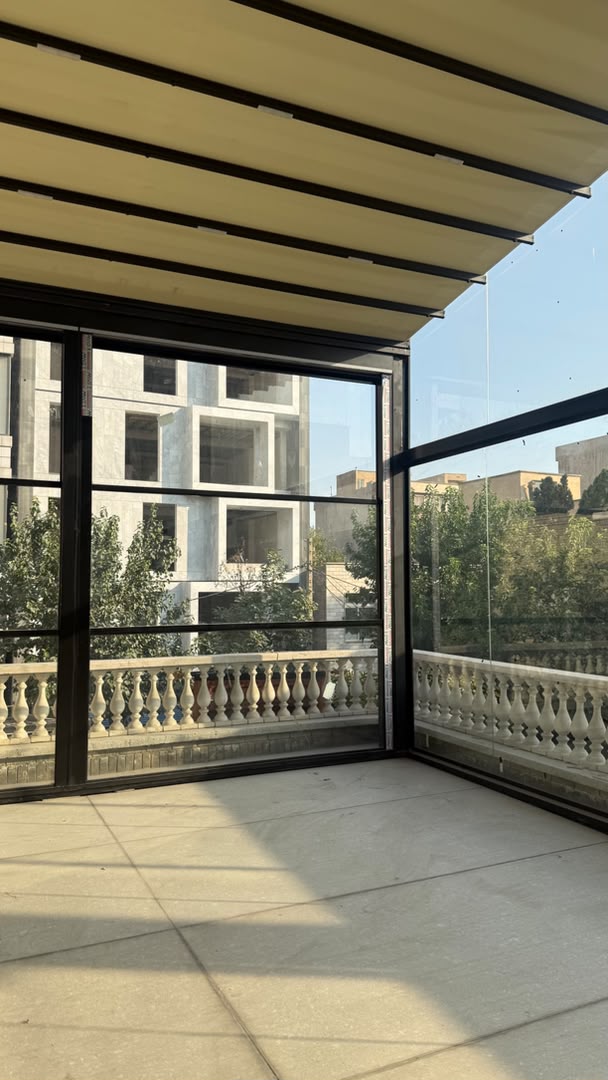

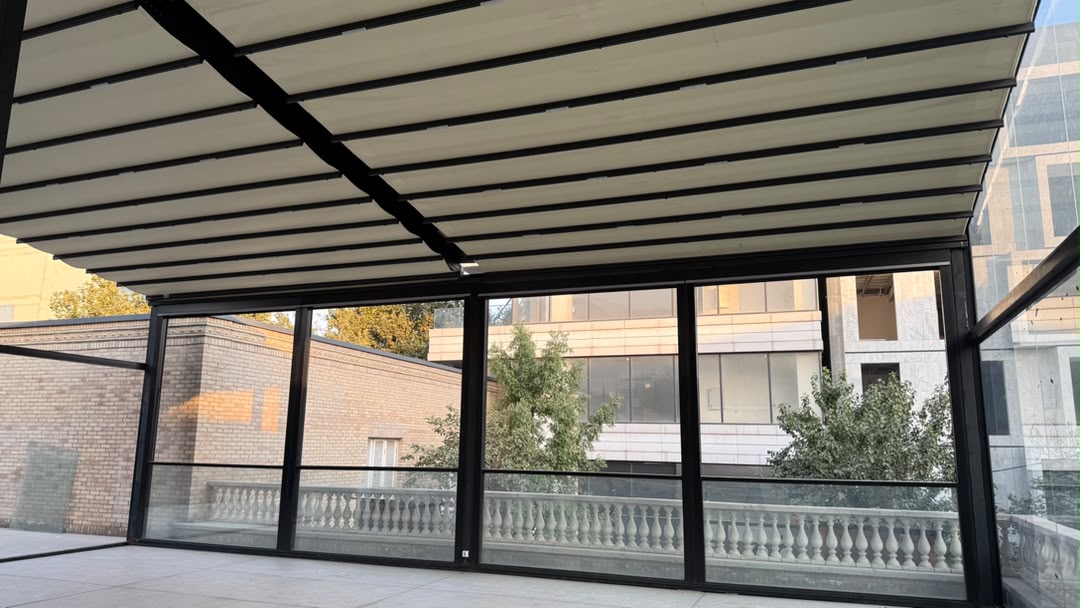

• پنجره‌های گیوتینی رو به حیاط: ۴ دستگاه پنجره گیوتینی با ابعاد ارتفاع ۳۵۰ سانتیمتر و عرض ۲۶۰ سانتیمتر، مجهز به شیشه سکوریت ۸ میلی‌متر سوپرکلیر.
• سیستم بالابر شیشه‌ها: سیستم زنجیری انتخاب شد تا قدرت و دوام بالاتری نسبت به سیستم‌های تسمه‌ای یا نخی داشته باشد؛ این انتخاب مخصوصاً برای پنجره‌های بلند و سنگین اهمیت دارد.
• موتور بالابر: موتور قوی ۱۴۰ نیوتن از برند دویا (Dooya)؛ این موتور برای حرکت روان، تحمل بار و عملکرد مکرر در محیط‌های تجاری مناسب است.
• گارانتی: موتور دارای ۲ سال گارانتی؛ یراق‌آلات و پارچه دارای ۵ سال گارانتی از سوی تکنوسوین/تأمین‌کننده.
• قابلیت اجرایی تکنوسوین: اجرای پنجره‌های گیوتینی در ارتفاع‌های بلندتر از ۳ متر از توانمندی‌های شاخص شرکت است که در این پروژه نیز به‌کار گرفته شد.

جزئیات طراحی و نکات اجرایی

طراحی هشتی و توزیع بار

چیدمان هشتی (چهار سقف روبروی هم) به‌گونه‌ای طراحی شد که بازشوها به‌صورت متقارن عمل کنند و جریان هوا و نور به‌صورت کنترل‌شده وارد فضای پشت‌بام شود. این آرایش علاوه بر زیبایی بصری، امکان باز و بسته کردن مستقل هر واحد سقف را فراهم می‌کند تا کافه بتواند بسته به شرایط آب‌وهوایی و نیاز مشتریان، ترکیب‌های مختلفی از بازشوها را انتخاب کند.

زیرسازی سبک برای ساختمان قدیمی

با توجه به قدمت ساختمان کافه دیدار و مجموعه «آن»، تیم مهندسی تکنوسوین از پروفیل‌های سبک و اتصالات تقویت‌شده استفاده کرد تا وزن سقف به حداقل برسد. محاسبات بارگذاری استاتیکی و دینامیکی انجام شد تا هیچ‌گونه بار اضافی خطرناکی به سازه وارد نشود. این رویکرد تضمین می‌کند که ساختمان قدیمی بدون نیاز به تقویت سازه‌ای سنگین، بتواند میزبان سقف متحرک باشد.

انتخاب شیشه و ایمنی

در مسیر پشت‌بام بین دو ساختمان، شیشه‌های ثابت سکوریت سوپرکلیر ۱۰ میلی‌متر نصب شد تا علاوه بر ایجاد دید باز و نورگیری، ایمنی و مقاومت لازم در برابر ضربه و شرایط جوی فراهم شود. پنجره‌های گیوتینی رو به حیاط نیز با شیشه سکوریت ۸ میلی‌متر سوپرکلیر تجهیز شدند تا ترکیب شفافیت و استحکام را ارائه دهند.

سیستم بالابر زنجیری و موتور Dooya 140N

برای پنجره‌های گیوتینی با ارتفاع بلند، استفاده از سیستم بالابر زنجیری مزیت‌های قابل‌توجهی دارد: دوام بیشتر، مقاومت در برابر کشش و سایش، و قابلیت سرویس‌پذیری ساده. موتور Dooya 140N با توان مناسب برای حرکت شیشه‌های بزرگ انتخاب شد تا عملکردی روان و قابل‌اطمینان در ترددهای مکرر داشته باشد.

مزایای فنی و کارکردی سقف متحرک پارچه‌ای و پنجره گیوتینی در کافه دیدار

• افزایش کاربری فضای پشت‌بام: نصب سقف متحرک و پنجره‌های گیوتینی باعث شد پشت‌بام به یک فضای قابل‌استفاده در تمام فصول تبدیل شود؛ مشتریان می‌توانند در روزهای آفتابی از نور طبیعی و در روزهای بارانی از فضای سرپوشیده لذت ببرند.
• کنترل اقلیمی و تهویه طبیعی: سقف متحرک امکان تنظیم میزان نور و تهویه را فراهم می‌کند؛ باز و بسته کردن سقف به‌صورت جزئی یا کامل به مدیریت دما و جریان هوا کمک می‌کند و نیاز به تهویه مکانیکی را کاهش می‌دهد.
• افزایش جذابیت بصری و تجربه مشتری: طراحی هشتی و پروفیل مشکی همراه با پارچه کرم 3D ظاهری مدرن و گرم ایجاد کرده که با فضای هنری و دنج کافه دیدار همخوانی دارد؛ این امر تجربه مشتری را بهبود می‌بخشد و زمان ماندگاری را افزایش می‌دهد.
• عملکرد ایمن و بادوام: استفاده از پارچه‌های باکیفیت Sioen، شیشه‌های سکوریت سوپرکلیر و موتور Dooya با گارانتی، تضمین‌کننده عملکرد بلندمدت و کاهش هزینه‌های نگهداری است.
• انعطاف‌پذیری طراحی و بهره‌برداری: هر یک از چهار سقف به‌صورت مستقل عمل می‌کنند؛ این انعطاف‌پذیری به کافه اجازه می‌دهد تا بسته به رویدادها (موسیقی زنده، نشست‌های فرهنگی، یا سرویس‌دهی عادی) ترکیب‌های مختلفی از بازشوها را انتخاب کند.
• ایمنی سازه‌ای برای ساختمان‌های قدیمی: با زیرسازی سبک و محاسبات دقیق بارگذاری، سقف متحرک بدون نیاز به تقویت سازه‌ای سنگین نصب شد؛ این مزیت برای ساختمان‌های تاریخی یا قدیمی که نمی‌توانند بار اضافی تحمل کنند، حیاتی است.

ضمانت، نگهداری و خدمات پس از فروش

• گارانتی موتور: ۲ سال
• گارانتی یراق‌آلات و پارچه: ۵ سال
• نگهداری پیشنهادی: بازدید دوره‌ای سالیانه برای بررسی وضعیت یراق، روانکاری زنجیرها، کنترل کشش پارچه و بررسی آب‌بندی اتصالات شیشه‌ای پیشنهاد می‌شود تا عمر مفید سیستم افزایش یابد.
• خدمات تکنوسوین: ارائه خدمات نصب، راه‌اندازی، آموزش بهره‌برداری و سرویس دوره‌ای مطابق استانداردهای شرکت.

تأثیر پروژه بر تجربه مشتری و کسب‌وکار کافه دیدار

اجرای این پروژه باعث شد فضای پشت‌بام کافه دیدار به یک فضای چندمنظوره تبدیل شود که می‌تواند میزبان جلسات دوستانه، رویدادهای فرهنگی کوچک، و سرویس‌دهی در فصول مختلف باشد. با امکان باز و بسته کردن سقف و باز شدن پنجره‌های گیوتینی، کافه توانست ظرفیت پذیرش خود را افزایش دهد و تجربه‌ای متفاوت و دلپذیر برای مشتریان فراهم کند. این تغییرات نه تنها ارزش افزوده برای مشتریان ایجاد کرد، بلکه به افزایش درآمد و جذب مخاطبان جدید نیز کمک نمود.

درباره کافه دیدار و مجموعه «آن»

کافه دیدار در خیابان شریعتی تهران، در مجاورت مجموعه فرهنگی-هنری «آن»، به‌عنوان یک پاتوق شناخته‌شده با فضای دنج و حال‌وهوای هنری فعالیت می‌کند. این مجموعه به‌دلیل میزبانی نشست‌های فرهنگی، دورهمی‌های هنری و فضای دوستانه، همواره مورد توجه هنرمندان و علاقه‌مندان به فرهنگ بوده است. پروژه سقف متحرک و پنجره‌های گیوتینی با هدف حفظ هویت بصری و ارتقای کارکرد فضای پشت‌بام، متناسب با روحیه فرهنگی و جمعی این مکان طراحی و اجرا شد.

پروژه سقف متحرک پارچه‌ای و پنجره‌های گیوتینی در کافه دیدار نمونه‌ای از توانمندی تکنوسوین در اجرای راه‌حل‌های سفارشی برای فضاهای تجاری و تاریخی است: طراحی دقیق، زیرسازی سبک، انتخاب مصالح باکیفیت و اجرای حرفه‌ای. اگر می‌خواهید فضای پشت‌بام یا تراس مجموعه خود را به فضایی کاربردی و جذاب تبدیل کنید، تیم فنی تکنوسوین آماده ارائه مشاوره، بازدید فنی و پیشنهاد فنی-اقتصادی است.

برای دریافت اطلاعات بیشتر، مشاوره فنی یا بازدید پروژه، با تیم تکنوسوین تماس بگیرید تا راهکار مناسب فضای شما طراحی شود.
